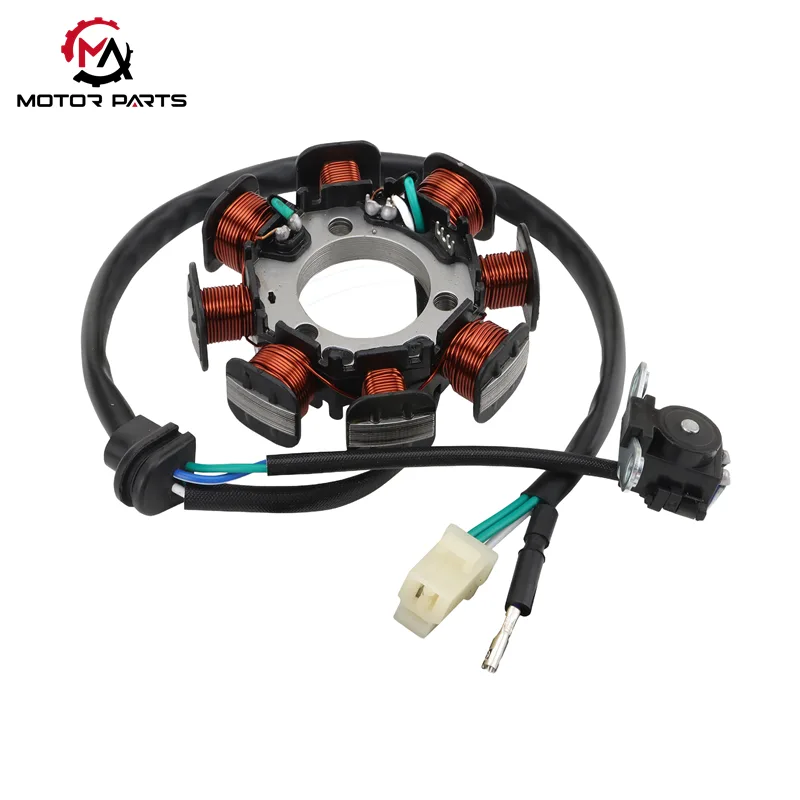

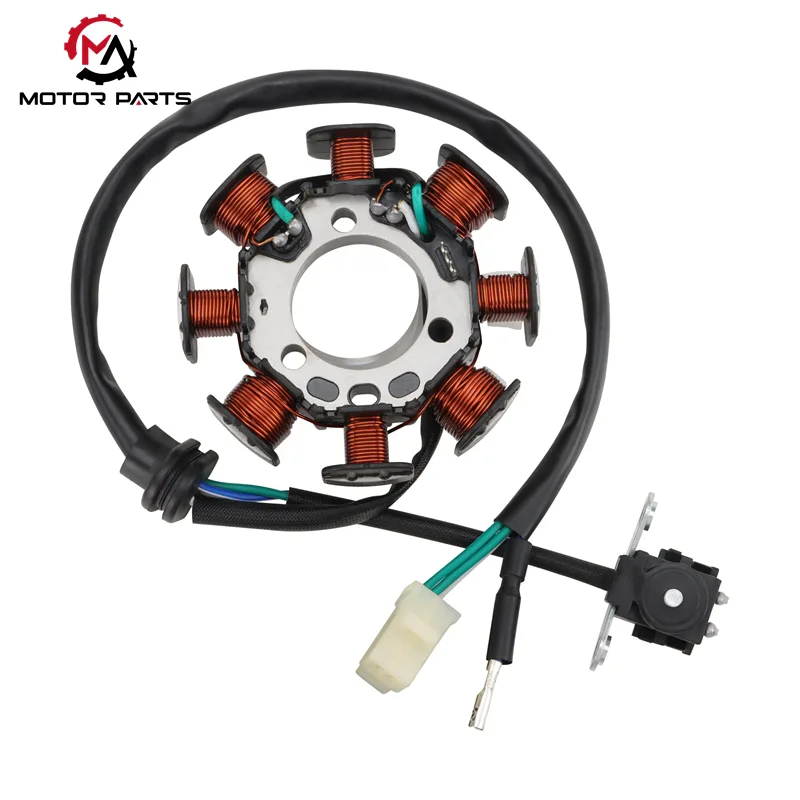

CRF150F मोटरसायकल मॅग्नेटो कॉइल ही एक क्लासिक एंट्री-लेव्हल ऑफ-रोड मोटरसायकल आहे आणि तिचा सिंगल-फेज 8-पोल मॅग्नेटो कॉइल वाहनाच्या पॉवर सिस्टमचा मुख्य भाग आहे. मॅक्स ट्रेडिंगद्वारे निर्मित, हा अचूक घटक मोटरसायकलच्या संपूर्ण इलेक्ट्रिकल सिस्टीमसाठी केवळ उर्जा स्त्रोतच नाही तर रस्त्यावरील कठोर परिस्थितीत वाहनाच्या स्थिर ऑपरेशनसाठी मुख्य हमी देखील आहे. विश्वसनीय वॉटरप्रूफ, डस्टप्रूफ आणि पोशाख-प्रतिरोधक गुणधर्मांसह, ऑफ-रोड उत्साही लोकांच्या उच्च टिकाऊपणा आणि कार्यक्षमतेच्या मागण्या पूर्ण करण्यासाठी ते तयार केले आहे.
मॅग्नेटो कॉइलमध्ये तीन कोर मॉड्यूल असतात: स्टेटर कॉइल असेंब्ली, रोटर चुंबकीय स्टील घटक आणि टर्मिनल मॉड्यूल, प्रत्येक सामग्रीची कठोर निवड आणि संरचनात्मक डिझाइनसह.
| घटक | साहित्य आणि रचना | मुख्य कार्यप्रदर्शन आणि वैशिष्ट्ये |
|---|---|---|
| स्टेटर कॉइल असेंब्ली |

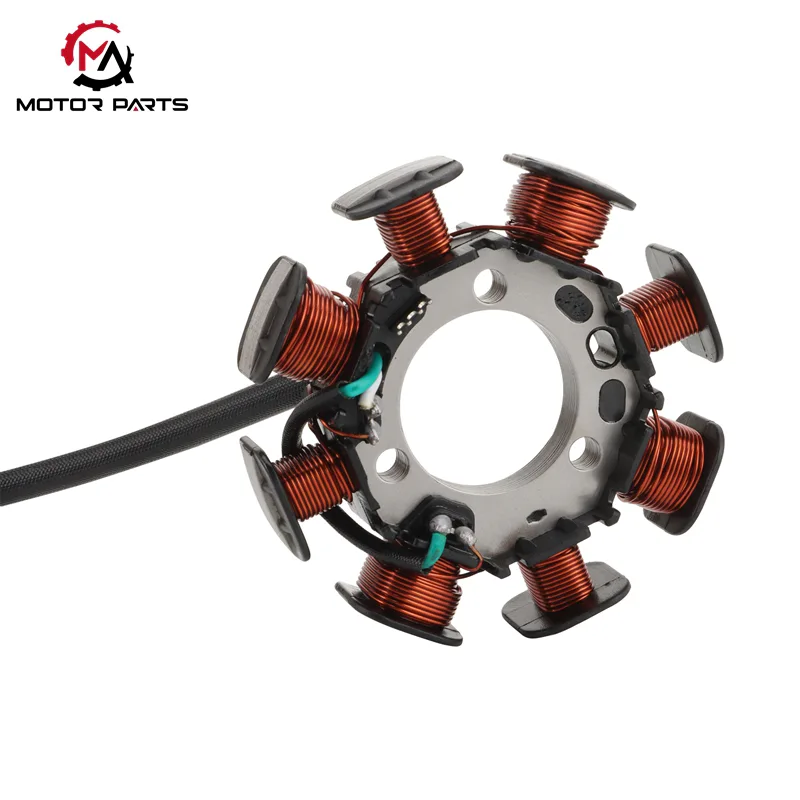

स्टेटर कोर: 0.35 मिमी अति-पातळ सिलिकॉन स्टील शीट्सपासून स्टॅक केलेले 2. कार्यात्मक कॉइल: 3 संच (इग्निशन कॉइल, चार्जिंग कॉइल, ट्रिगर कॉइल) उच्च-तापमान प्रतिरोधक तांब्याच्या वायरसह जखमेच्या 3. एन्कॅप्सुलेशन: इपॉक्सी राळ सह निश्चित |
1. अति-पातळ सिलिकॉन स्टील शीट्स उत्कृष्ट चुंबकीय चालकता सुनिश्चित करतात आणि लोहाचे नुकसान कमी करतात 2. उच्च-तापमान प्रतिरोधक कॉपर वायर इंजिनच्या आत उच्च-तापमान वातावरणाशी जुळवून घेते 3. इपॉक्सी रेजिन एन्कॅप्स्युलेशन IP65 वॉटरप्रूफ आणि डस्टप्रूफ रेटिंग मिळवते, जे चिखलमय रस्ते आणि धूळयुक्त भूभाग यांसारख्या ऑफ-रोड परिस्थितींसाठी योग्य आहे |
| रोटर चुंबकीय स्टील घटक |
1. रचना: फ्लायव्हील-प्रकारचे रोटर, क्रँकशाफ्टशी कडकपणे जोडलेले 2. चुंबकीय टाइल्स: 8 फेराइट चुंबकीय टाइल्स पर्यायी N आणि S पोलसह 3. पोझिशनिंग स्ट्रक्चर: रोटरच्या काठावर विशेष प्रोट्रेशन्स |
1. पृष्ठभाग चुंबकीय शक्ती 350-400mT पर्यंत पोहोचते, एक स्थिर चुंबकीय क्षेत्र प्रदान करते 2. रोटर एज प्रोट्र्यूशन्स क्रँकशाफ्ट पोझिशन सिग्नल ट्रिगर कॉइलमध्ये अचूकपणे प्रसारित करतात, अचूक इग्निशन वेळेचा पाया घालतात |

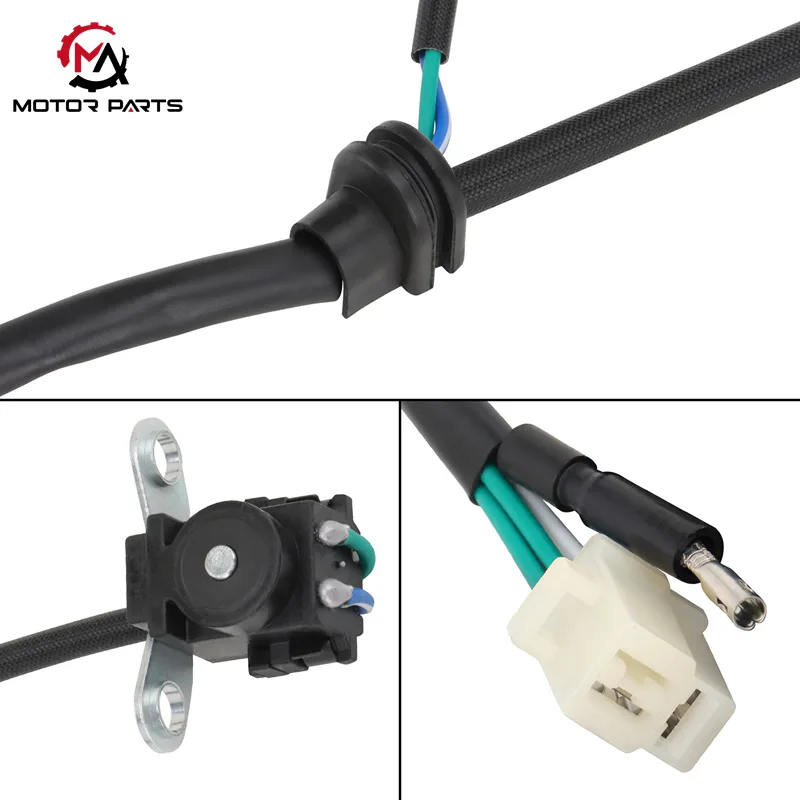

| टर्मिनल मॉड्यूल | 1. कनेक्टर: जलरोधक 6-पिन कनेक्टर2. वायर हार्नेस: तेल-प्रतिरोधक आणि पोशाख-प्रतिरोधक सिलिकॉन आवरणाने गुंडाळलेला बाह्य स्तर |
1. स्पष्ट सर्किट डिव्हिजिओसह 6 पिन इग्निशन, चार्जिंग, ट्रिगरिंग आणि ग्राउंडिंग फंक्शन्सशी संबंधित आहेत n2. सिलिकॉन शीथ ऑफ-रोड जॉल्ट्समुळे सर्किट वेअरला प्रतिकार करते, स्थिर सर्किट कनेक्शन सुनिश्चित करते |
CRF150F मोटरसायकल मॅग्नेटो कॉइलचे ऑपरेशन फॅराडेच्या इलेक्ट्रोमॅग्नेटिक इंडक्शनच्या नियमावर आधारित आहे. जेव्हा इंजिन चालते, तेव्हा क्रँकशाफ्ट रोटर चुंबकाला उच्च वेगाने फिरवते, डायनॅमिक पर्यायी चुंबकीय क्षेत्र तयार करते. स्टेटर कॉइल ग्रुप पर्यायी प्रवाह निर्माण करण्यासाठी चुंबकीय क्षेत्र रेषा कापतो, जे नंतर मोटरसायकलच्या इलेक्ट्रिकल घटकांचे समन्वित कार्य लक्षात घेण्यासाठी इग्निशन, चार्जिंग आणि टायमिंग सिस्टममध्ये वितरित केले जाते.
व्होल्टेज बूस्ट तत्त्व: इग्निशन कॉइल स्टेप-अप ट्रान्सफॉर्मर म्हणून काम करते. हे मॅग्नेटोद्वारे कमी-व्होल्टेज एसी आउटपुटला 20,000V पेक्षा जास्त तात्काळ उच्च-व्होल्टेज करंटमध्ये प्रवृत्त करण्यासाठी प्राथमिक कॉइल टर्न रेशो (सामान्यतः ≥ 1:100) वापरते.
प्रज्वलन नियंत्रण प्रक्रिया: उच्च-व्होल्टेज प्रवाह सीडीआय (कॅपॅसिटर डिस्चार्ज इग्निशन) इग्निटरमध्ये प्रसारित केला जातो, जिथे तो ऊर्जा संचयन कॅपेसिटरद्वारे संग्रहित केला जातो आणि नंतर सोडण्यासाठी ट्रिगर केला जातो.
ज्वलन हमी: इंजिनच्या कॉम्प्रेशन स्ट्रोकच्या शेवटी मजबूत इग्निशन स्पार्क निर्माण करण्यासाठी इग्निटर स्पार्क प्लगला अचूकपणे नियंत्रित करतो, इंधन मिश्रणाचे पूर्ण ज्वलन सुनिश्चित करते आणि मोटरसायकलला पुरेशी उर्जा प्रदान करते.
एसी/डीसी रूपांतरण: चार्जिंग कॉइलद्वारे एसी वेव्हफॉर्म आउटपुट जटिल आहे आणि रेक्टिफायर रेग्युलेटरद्वारे डायरेक्ट करंटमध्ये रूपांतरित करणे आवश्यक आहे. आधुनिक रेक्टिफायर्स फिल्टर कॅपेसिटर आणि स्मूथिंग सर्किट्ससह एकत्रितपणे फुल-वेव्ह ब्रिज रेक्टिफायर सर्किट्सचा अवलंब करतात.
स्थिर व्होल्टेज आउटपुट: रूपांतरित पल्सेटिंग डायरेक्ट करंट स्थिर 12V आउटपुटमध्ये ऑप्टिमाइझ केले जाते, जे दोन मुख्य कार्ये साकार करू शकतात:
12V लीड-ऍसिड/लिथियम बॅटरी पॅकसाठी स्थिर-व्होल्टेज आणि वर्तमान-मर्यादित चार्जिंग प्रदान करा;
हेडलाइट्स (35W-55W), टेललाइट्स आणि इन्स्ट्रुमेंट बॅकलाइट्स सारख्या ऑन-बोर्ड इलेक्ट्रिकल उपकरणांसाठी सतत वीज पुरवठा करा.
सिग्नल संकलन: ट्रिगर कॉइल मॅग्नेटोचे "टाइम कंट्रोलर" म्हणून कार्य करते. हे रोटरवरील विशेष प्रोट्र्यूशन्स किंवा स्लॉट्सची जाणीव करून देते, चुंबकीय प्रवाह बदलाचे विद्युतीय सिग्नलमध्ये रूपांतर करते (हॉल सेन्सर्स किंवा इलेक्ट्रोमॅग्नेटिक इंडक्शन तत्त्वांद्वारे लक्षात येते).
वेळेचे नियंत्रण: वेव्हफॉर्म आकार घेतल्यानंतर, इलेक्ट्रिकल सिग्नल इग्निटरच्या ट्रिगरच्या वेळेस अचूकपणे नियंत्रित करते. CRF150F च्या फोर-स्ट्रोक इंजिनसाठी, पिस्टन टॉप डेड सेंटर (BTDC) वर पोहोचण्यापूर्वी क्रँकशाफ्टचा कोन 18°-22° असतो तेव्हा ट्रिगर सिग्नल पाठविला जातो. ही वेळ इग्निशन एनर्जी आणि पिस्टन हालचाल यांच्यातील इष्टतम जुळणी सुनिश्चित करते, इंजिनची कार्यक्षमता आणि पॉवर आउटपुट वाढवते.
कठोर पर्यावरण अनुकूलता: IP65 वॉटरप्रूफ आणि डस्टप्रूफ रेटिंग, तेल-प्रतिरोधक आणि पोशाख-प्रतिरोधक वायर हार्नेस, चिखल, धूळ आणि खडबडीत ऑफ-रोड परिस्थितीचा सामना करू शकतो.
स्थिर पॉवर आउटपुट: उच्च-परिशुद्धता चुंबकीय क्षेत्र डिझाइन आणि रेक्टिफायर रेग्युलेटर सिस्टम स्थिर 12V वीज पुरवठा सुनिश्चित करते, व्होल्टेज चढउतारांमुळे विद्युत घटक बिघाड टाळतात.
अचूक इग्निशन टाइमिंग: ट्रिगर कॉइल आणि रोटर पोझिशनिंग स्ट्रक्चरमधील सहकार्य अचूक इग्निशन वेळेची खात्री देते, इंधन ज्वलन कार्यक्षमता सुधारते आणि विजेचे नुकसान कमी करते.
हे मॉड्यूलर इंटिग्रेटेड डिझाइन स्टेटर कोर आणि रोटर चुंबकीय क्षेत्र सामायिक करून पारंपारिक स्वतंत्र इग्निशन, चार्जिंग आणि ट्रिगरिंग युनिट्सचे समाकलित करते. स्प्लिट स्ट्रक्चरच्या तुलनेत, ते कनेक्टिंग लाईन्सच्या 30% पेक्षा जास्त कमी करते, ऑफ-रोड खडबडीत वातावरणात सैल किंवा ओलसर रेषांमुळे बिघाड होण्याची संभाव्यता लक्षणीयरीत्या कमी करते. त्याच वेळी, ते 15% -20% ने वीज निर्मिती कार्यक्षमतेत सुधारणा करते, अत्यंत रस्त्याच्या परिस्थितीत विश्वसनीय ऑपरेशनसाठी वीज हमी प्रदान करते.
|
CRF150F मोटरसायकल मॅग्नेटो कॉइल |
मूल्य |
|
मॉडेल फिटमेंट |
Honda CRF150F (2003-2019 मॉडेल), TRX250X अंशतः सुसंगत आवृत्ती |
|
मुख्य साहित्य |
कोर: स्टॅक केलेले सिलिकॉन स्टील शीट्स; वळण: 0.5 मिमी उच्च तापमान प्रतिरोधक तांबे वायर; एन्कॅप्सुलेशन: इपॉक्सी राळ |
|
भौतिक परिमाण |

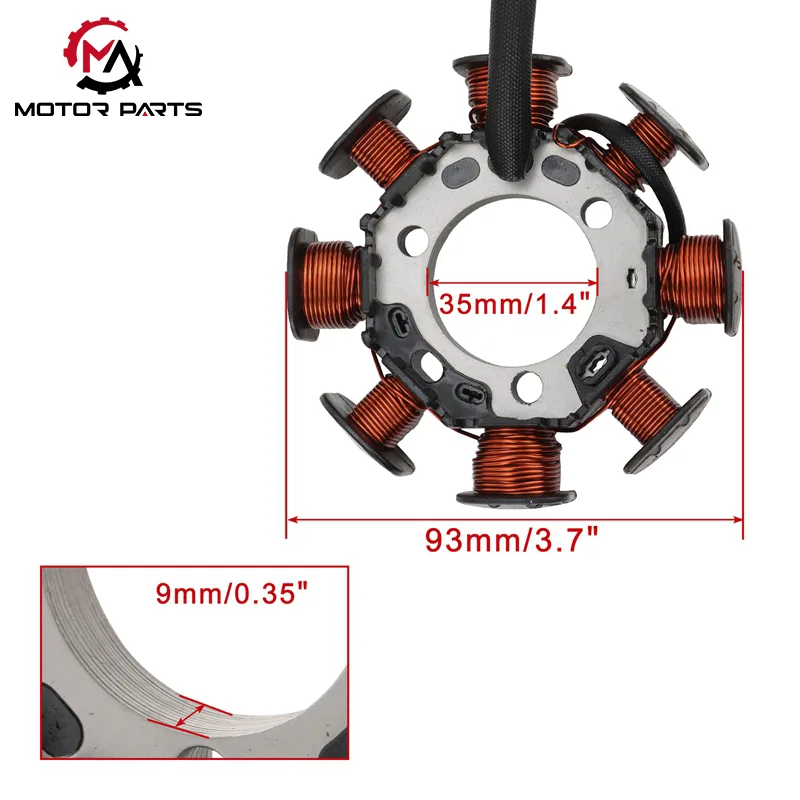

अंतर्गत व्यास 35 मिमी, बाह्य व्यास 93 मिमी; वजन सुमारे 395 ग्रॅम आहे |
|
कॉइलची संख्या |
8 |
|
कामाचे वातावरण |
40℃~+150℃ |
|
मुख्य कामगिरी |
आउटपुट व्होल्टेज: चार्जिंग कॉइल 14.5±0.5V (5000r/min); इग्निशन कॉइल≥15kV चे पीक व्होल्टेज |
मोटरसायकल इलेक्ट्रिफिकेशन आणि इंटेलिजन्सच्या ट्रेंडला अनुसरून, मॅक्स ट्रेडिंगच्या CRF150F मोटरसायकल मॅग्नेटो कॉइलने तांत्रिक नावीन्य प्राप्त केले आहे: काही मॉडेल्स इंटेलिजेंट व्होल्टेज स्थिरता नियंत्रण चिप्स आणि फॉल्ट वॉर्निंग मॉड्यूल्सने सुसज्ज आहेत. रीअल-टाइम डायनॅमिक मॉनिटरिंग सिस्टमद्वारे, ते कॉइल ओव्हरलोड आणि ओव्हरहाटिंग सारख्या असामान्य कामकाजाच्या परिस्थिती अचूकपणे कॅप्चर करतात, सक्रिय संरक्षण यंत्रणा मिलिसेकंदमध्ये ट्रिगर करतात, दोष वहन प्रभावीपणे अलग करतात आणि वाहनाच्या विद्युत प्रणालीच्या सुरक्षिततेचे व्यापकपणे संरक्षण करतात. यादरम्यान, उत्कृष्ट सुसंगतता डिझाइनसह, ते मोटरसायकल इलेक्ट्रॉनिक इंधन इंजेक्शन प्रणाली (EFI) आणि इंटेलिजेंट डॅशबोर्डमध्ये उत्तम प्रकारे बसते, नवीन ऊर्जा वाहने आणि उच्च दर्जाच्या बुद्धिमान मोटरसायकलसाठी स्थिर आणि विश्वासार्ह उर्जा समाधान प्रदान करते, ज्यामुळे उद्योगात बुद्धिमान अपग्रेडिंगसाठी प्राधान्य दिलेला घटक बनला आहे.
