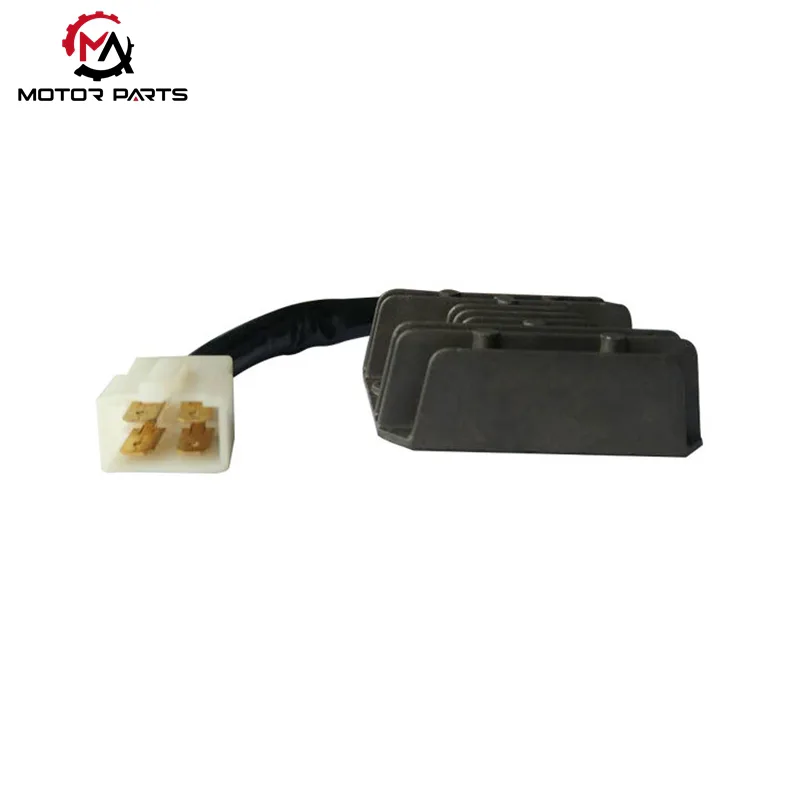

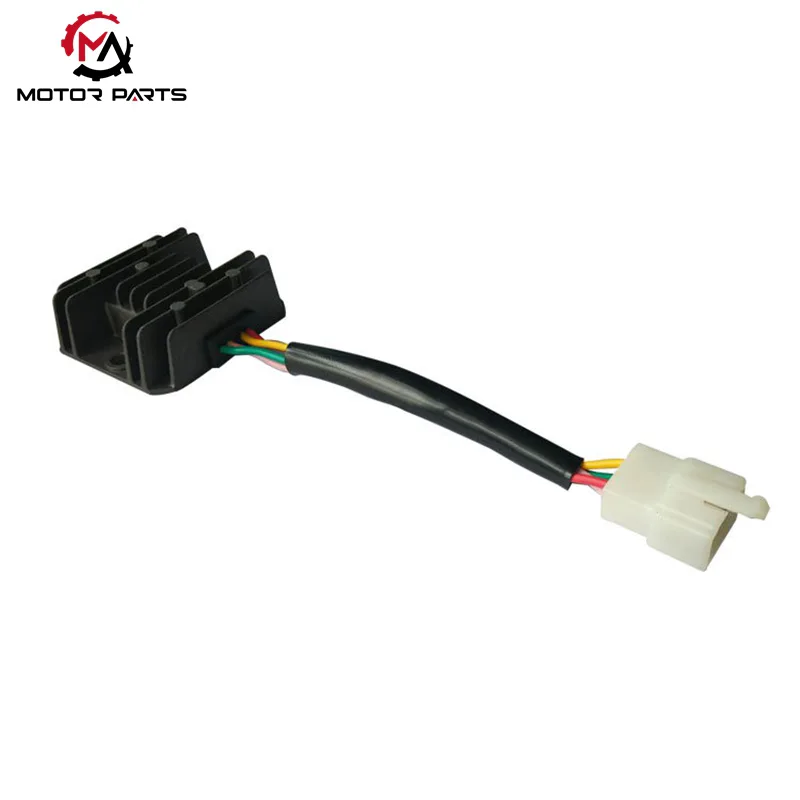

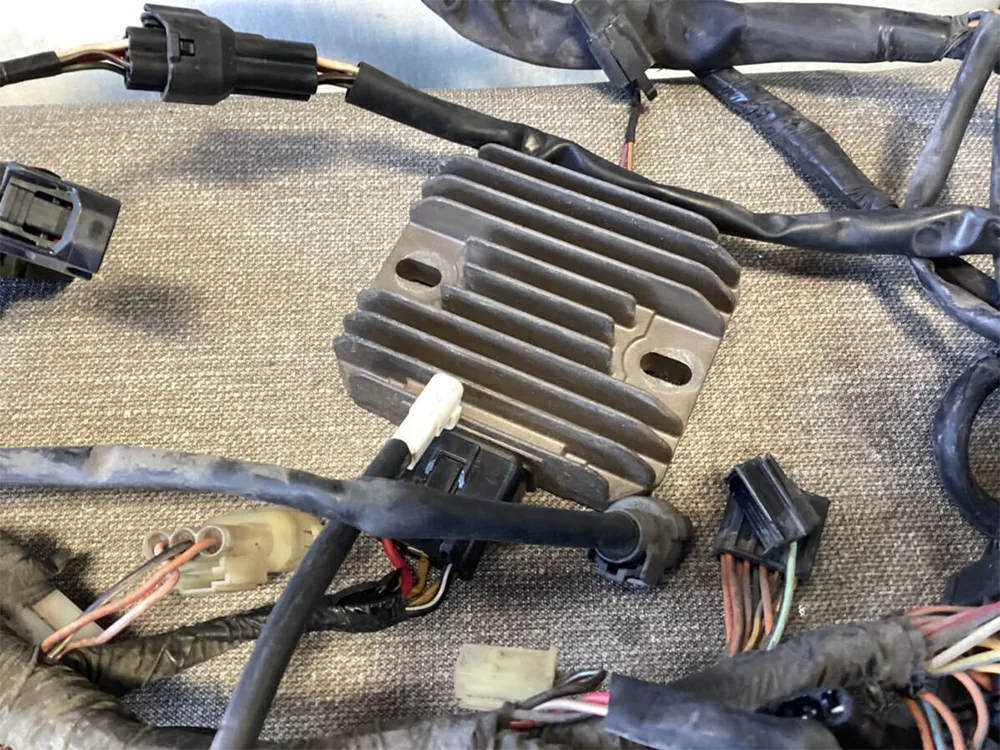

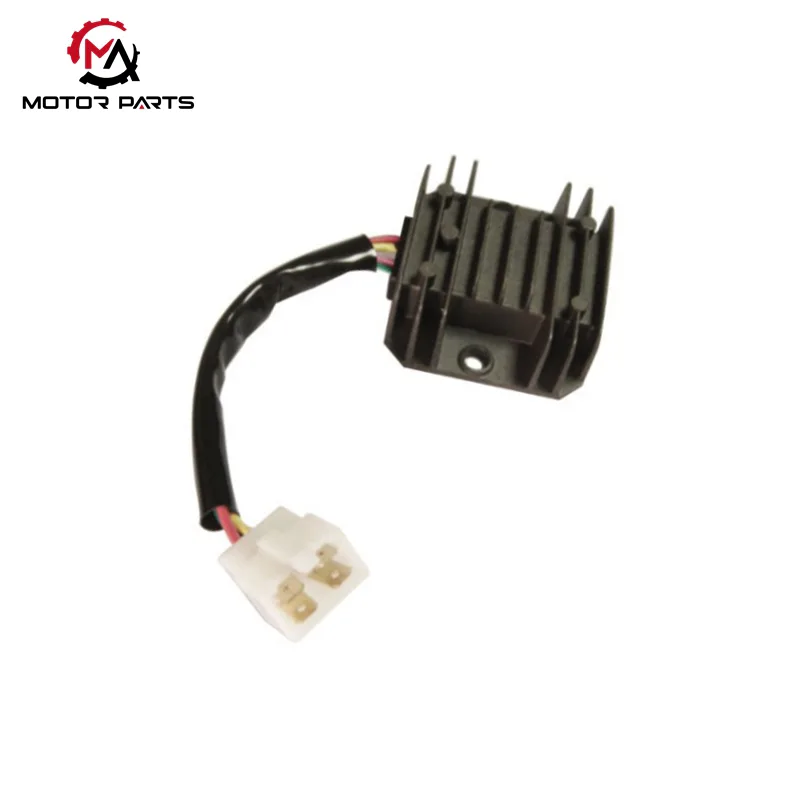

GY6-125 मोटरसायकल रेक्टिफायर

GY6-125 मोटरसायकल रेक्टिफायर, ज्याला रेक्टिफायर रेग्युलेटर देखील म्हणतात, हे इंजिन पॉवर सप्लाई सिस्टमचे "पॉवर सेंटर" आहे, जे चुंबकीय मोटर आणि बॅटरीसह वीज पुरवठा त्रिकोण प्रणालीला आकार देते. त्याची मुख्य कार्ये दोन मुख्य भागांमध्ये प्रतिबिंबित होतात:

सुधारणा रूपांतरण:

चुंबकीय मोटरच्या ऑपरेशनद्वारे व्युत्पन्न केलेल्या अल्टरनेटिंग करंट (AC) मध्ये वर्तमान दिशेतील नियतकालिक बदल आणि मोठ्या व्होल्टेज चढउतारांची वैशिष्ट्ये आहेत, जे ऑन-बोर्ड उपकरणांना थेट वीज पुरवू शकत नाहीत. GY6-125 मोटरसायकल रेक्टिफायरमध्ये बिल्ट-इन ब्रिज रेक्टिफायर सर्किट आहे, जे चार डायोड्सच्या युनिडायरेक्शनल कंडक्शन वैशिष्ट्यांद्वारे साइन वेव्ह AC ला युनिडायरेक्शनल पल्सेटिंग डीसीमध्ये कट करते. ही प्रक्रिया विद्युतप्रवाहासाठी "वन-वे व्हॉल्व्ह" स्थापित करण्यासारखी आहे, विद्युत प्रवाह नेहमी त्याच दिशेने वाहतो याची खात्री करणे. उदाहरण म्हणून 50Hz AC पॉवर घेताना, दुरुस्ती केल्यानंतर, ते 100 पल्सेशन प्रति सेकंदासह DC पॉवर बनवते, जे कार ऑडिओ आणि इन्स्ट्रुमेंट पॅनेल सारख्या DC उपकरणांसाठी अनुकूली शक्ती प्रदान करते.

व्होल्टेज स्थिरीकरण संरक्षण:

वेगवेगळ्या ऑपरेटिंग परिस्थितींमध्ये, मोटरसायकलच्या चुंबकीय मोटरच्या आउटपुट व्होल्टेजमध्ये तीव्र चढ-उतार दिसून येतात. निष्क्रिय ऑपरेशन दरम्यान, व्होल्टेज 12.5V इतका कमी होऊ शकतो, ज्यामुळे बॅटरीच्या फ्लोट चार्जिंग आवश्यकता पूर्ण करणे कठीण होते; उच्च वेगाने वाहन चालवताना, पीक व्होल्टेज 100V पेक्षा जास्त पोहोचू शकतो, 12V बॅटरीच्या सुरक्षित श्रेणीपेक्षा खूप जास्त आहे. GY6-125 मोटरसायकल रेक्टिफायर PWM (पल्स विड्थ मॉड्युलेशन) तंत्रज्ञानाद्वारे आउटपुट व्होल्टेज डायनॅमिकरित्या समायोजित करते. जेव्हा व्होल्टेज 14.8V च्या थ्रेशोल्ड ओलांडते, तेव्हा अतिरिक्त शक्ती सोडण्यासाठी शंट सर्किट त्वरित सक्रिय करा; जेव्हा व्होल्टेज 13.5V च्या खाली असते, तेव्हा चार्जिंग कार्यक्षमता सुधारली जाते. ही यंत्रणा केवळ लीड-ऍसिड बॅटरी प्लेट्सच्या सक्रिय सामग्रीचे प्रभावीपणे संरक्षण करते, ओव्हरचार्जिंग आणि फुगवटामुळे लीड सल्फेट क्रिस्टल्सची निर्मिती रोखते, परंतु स्थिर हेडलाइट रंग तापमान आणि इग्निशन कॉइलची स्थिर प्रज्वलन ऊर्जा देखील सुनिश्चित करते. व्यावहारिक ऍप्लिकेशन्समध्ये, हे व्होल्टेज स्थिरीकरण कार्य लाइट बल्बचे सेवा आयुष्य तीन पटीने वाढवू शकते आणि स्पार्क प्लग इग्निशनचा यशस्वी दर 99.8% पर्यंत वाढवता येतो.

हा घटक थेट बॅटरीच्या आयुष्यावर (जसे की YTX9-BS बॅटरीचे चार्जिंग आणि डिस्चार्जिंग संरक्षण) आणि प्रकाश आणि इग्निशन सिस्टमच्या स्थिरतेवर परिणाम करतो आणि लहान विस्थापन स्कूटरचा मुख्य विद्युत घटक आहे. त्याचे कार्यप्रदर्शन वाहनाच्या विद्युतीय प्रणालीच्या टिकाऊपणावर थेट परिणाम करते - उच्च-गुणवत्तेचे रेक्टिफायर बॅटरी सायकलची संख्या 40% वाढवू शकतात आणि असामान्य व्होल्टेजमुळे इलेक्ट्रॉनिक बिघाड होण्याच्या घटना 65% पेक्षा कमी करू शकतात.

GY6 125 रेक्टिफायर 4-वायर सिंगल-फेज प्रकार (मूलभूत मॉडेल)

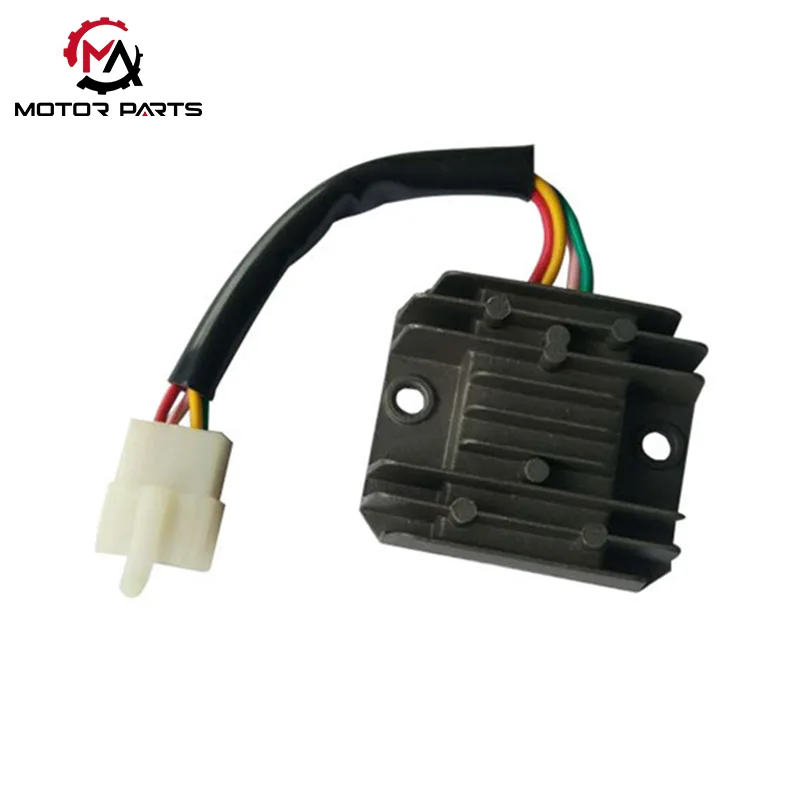

स्ट्रक्चरल वैशिष्ट्ये: 4-वायर 4-पिन डिझाइनचा अवलंब करून, त्यात 2 AC इनपुट लाइन (पिवळ्या/गुलाबी किंवा पांढर्या/पिवळ्या), 1 DC आउटपुट लाइन (लाल), आणि 1 ग्राउंडिंग वायर (हिरवा), हीट सिंकसह कास्ट ॲल्युमिनियम बॉक्समध्ये बंद, आणि इपॉक्सी मोओ रेजिनसह सीलबंद.

व्होल्टेज स्थिरीकरण तत्त्व: शॉर्ट सर्किट क्लिपिंग व्होल्टेज स्थिरीकरण तंत्रज्ञानाचा अवलंब केला जातो. जेव्हा व्होल्टेज मानकापेक्षा जास्त होते, तेव्हा व्होल्टेज शॉर्ट-सर्किट गळतीद्वारे नियंत्रित केले जाते. रचना सोपी आहे, किंमत कमी आहे आणि ते मूळ GY6 125 मॉडेलसाठी (जसे की सामान्य स्कूटर) योग्य आहे.

कोर पॅरामीटर्स: AC इनपुट व्होल्टेज 20-60V, चार्जिंग आउटपुट वर्तमान 0-4A, ऑपरेटिंग तापमान श्रेणी -20 ° C ते 60 ° C.

दैनिक देखभाल निषिद्ध

बॅटरीशिवाय रेक्टिफायर्स वापरण्यास मनाई आहे, अन्यथा उच्च व्होल्टेज विद्युत उपकरणे खराब करेल;

दीर्घकाळ सुस्ती टाळण्यासाठी उष्णता सिंकवरील धूळ नियमितपणे स्वच्छ करा (ज्यामुळे जास्त चार्जिंग लोड होऊ शकते);

LED हेडलाइट्स आणि इतर उपकरणे रीट्रोफिटिंग करताना, ओव्हरलोडचे नुकसान टाळण्यासाठी मोठ्या आउटपुट करंट (≥ 6A) सह रेक्टिफायर निवडले पाहिजे.

उत्पादन पॅरामीटर:

मॅक्स ट्रेडिंगद्वारे उत्पादित रेक्टिफायर्सचे फायदे काय आहेत?

व्होल्टेज स्थिरता: क्लोज-लूप फीडबॅक कंट्रोल तंत्रज्ञानाचा वापर करून, आउटपुट व्होल्टेज 13.8V~14.4V च्या निरोगी रेंजमध्ये अचूकपणे लॉक केले जाते, बॅटरी ओव्हरचार्जिंग आणि फुगवटा टाळून, वास्तविक चढ-उतार केवळ ± 0.2V;

स्थिर प्रवाह: ओव्हरकरंट संरक्षण सर्किटमध्ये तयार केलेले, उच्च भार असलेल्या परिस्थितींसाठी योग्य जेथे हेडलाइट्स आणि GPS दोन्ही एकाच वेळी चालू असतात. 18A चा रेट केलेला प्रवाह बहुतेक सुधारणांच्या गरजा पूर्ण करू शकतो;

स्थिर उष्णतेचा अपव्यय: ॲल्युमिनियम मिश्र धातुच्या पंखाची रचना उष्णतेचा अपव्यय कार्यक्षमता 60% ने सुधारते आणि 70 ℃ च्या सुरक्षिततेच्या उंबरठ्यापेक्षा खूप खाली, 45 ℃ वातावरणात 3 तास सतत ऑपरेशन केल्यानंतर शेल केवळ 48 ℃ पर्यंत पोहोचते.

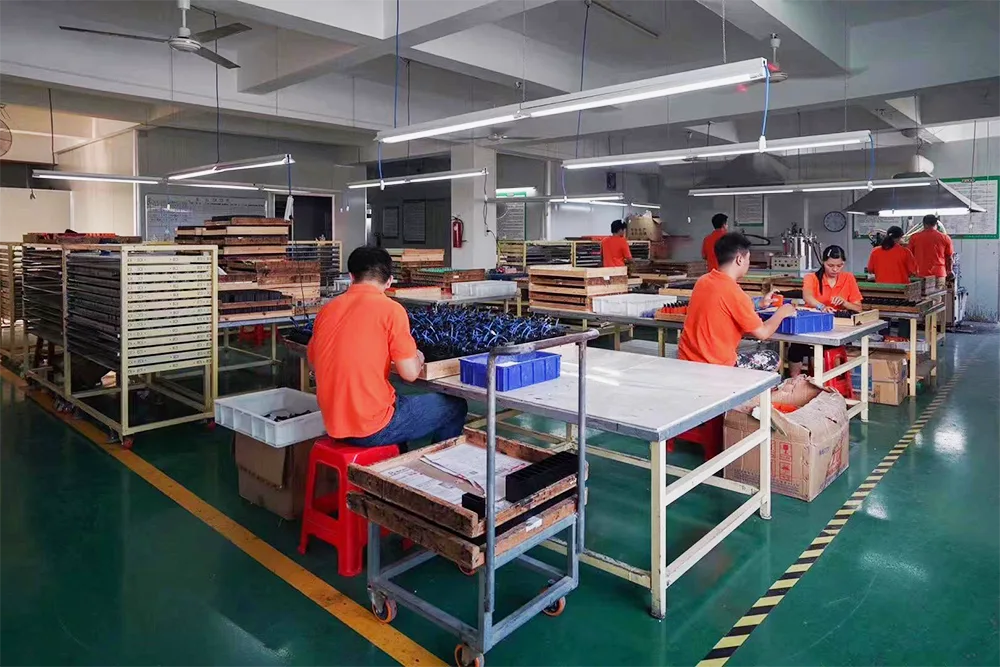

आमचा कारखाना
